Школа AutoCAD Алексея Минеева

Палитра  это новый для нас термин, и палитр в системе существует много. Палитра отличается от панели управления тем, что при открытой палитре возможно продолжать моделирование.

Способы вызова Палитры СВОЙСТВА

КС:<ОКНОСВ>
CTRL-1
ВЫДЕЛИТЬ ОБЪЕКТ (Ы) — ПКМ  СВОЙСТВА
ВКЛАДКА ВИД – ПАЛИТРЫ  СВОЙСТВА

Палитры, в отличие от панелей управления, можно постоянно держать на экране. Для этого двунаправленную стрелочку СВЕРНУТЬ ПАЛИТРУ, можно щелчком мыши превратить в однонаправленную. Палитра свернется до размеров серой левой полоски с названием, и ее можно отбуксировать в удобное для вас место на краю экрана. При наведении указателя, палитра откроется. Крестик в левом верхнем углу закрывает палитру.
Палитра содержит:
1. Наименование объекта(ов) и их количество.
2. Пиктограммы управления выбором объектов.
3. Разделы характеристик.
4. Область управления палитрой.
Ненужные разделы палитры скрываются щелчком по значку «минус», рядом с названием раздела. Палитра СВОЙСТВА «знает» абсолютно все о выделенных объектах.

Свойства объектов

Чтобы узнать свойства объкта(ов), необходимо его(их) выделить, если ничего не выделено, то в палитре свойств отображаются свойства ТЕКУЩИЕ. ТЕКУЩИЕ – это свойства пространства модели и те свойства которые будут применяться к будущим объектам при их моделировании.

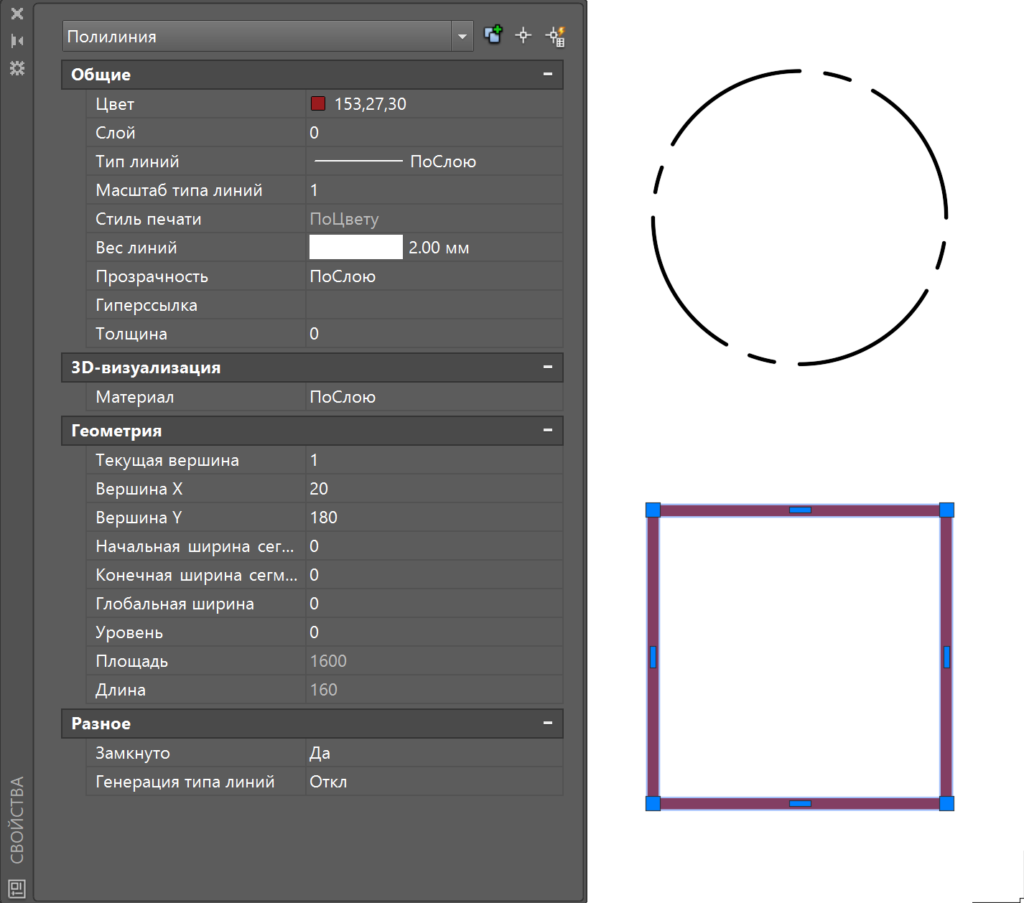

Ниже на рисунке выделен прямоугольник, и открыта палитра СВОЙСТВА.

Для окружности эта же палитра выглядит так, как на рисунке ниже.

Помимо ценной информации об объектах, некоторые поля палитры СВОЙСТВА  активные. Выполнив щелчок мышью, в поле с более яркой надписью значения палитры, можно изменить нужные нам свойства объекта. Изменив, к примеру, радиус окружности и нажав Enter, немедленно будут пересчитаны зависящие от него величины-диаметр, длина окружности и ее площадь. То же для отрезков и всех прочих объектов AutoCAD, с которыми вы встретитесь в дальнейшем. Палитра Свойства  один из самых удобных инструментов редактирования системы.
